Lo esencial para que la instalación funcione de verdad
- La bomba de calor aire-agua produce agua caliente y fría; los fancoils la transforman en confort en cada estancia.
- Un esquema correcto suele incluir válvulas, filtros, purgadores, aislamiento y, muchas veces, depósito de inercia.
- En viviendas, el circuito de dos tubos suele ser suficiente; el de cuatro tubos solo compensa en casos más exigentes.
- El dimensionado se hace por cargas térmicas reales, no por metros cuadrados a ojo.
- Los fallos de condensación, equilibrado hidráulico y control por zonas son los que más penalizan el resultado.
Qué hay detrás de una instalación bien planteada
Cuando hablo de aerotermia con fancoils, yo pienso en un sistema de agua, no en un simple conjunto de máquinas. Como recuerda el IDAE, el fancoil es un emisor con intercambiador de calor al que llega agua caliente o fría y un ventilador impulsa el aire tratado hacia la estancia. Esa idea es importante porque aclara el papel de cada parte: la bomba de calor genera la energía, la hidráulica la transporta y los fancoils la entregan donde hace falta.
En un montaje típico aparecen cinco bloques: unidad exterior, módulo hidráulico o circuito de impulsión, emisores interiores, regulación y, si el proyecto también cubre ACS, acumulador de agua caliente sanitaria. Yo suelo revisar ese conjunto como un todo, porque una máquina excelente puede rendir mal si el circuito está mal equilibrado o si la regulación por zonas está resuelta con improvisación.| Elemento | Función | Qué compruebo yo |
|---|---|---|
| Bomba de calor aire-agua | Produce agua caliente o fría a partir del aire exterior | Potencia real, rango de trabajo y comportamiento en frío |
| Módulo hidráulico | Impulsa el agua por el circuito | Caudal disponible y compatibilidad con la instalación |
| Fancoils | Intercambian calor con el aire de cada estancia | Potencia a la temperatura de agua real, ruido y mantenimiento |
| Regulación | Controla zonas, temperaturas y prioridades | Termostatos, sondas, válvulas y lógica de arranque/parada |
| ACS, si se incluye | Genera agua caliente sanitaria | Capacidad del acumulador y coordinación con la calefacción |
Con esa base clara, el siguiente paso es ver el recorrido real del agua y dónde suele complicarse la obra.
El recorrido hidráulico paso a paso

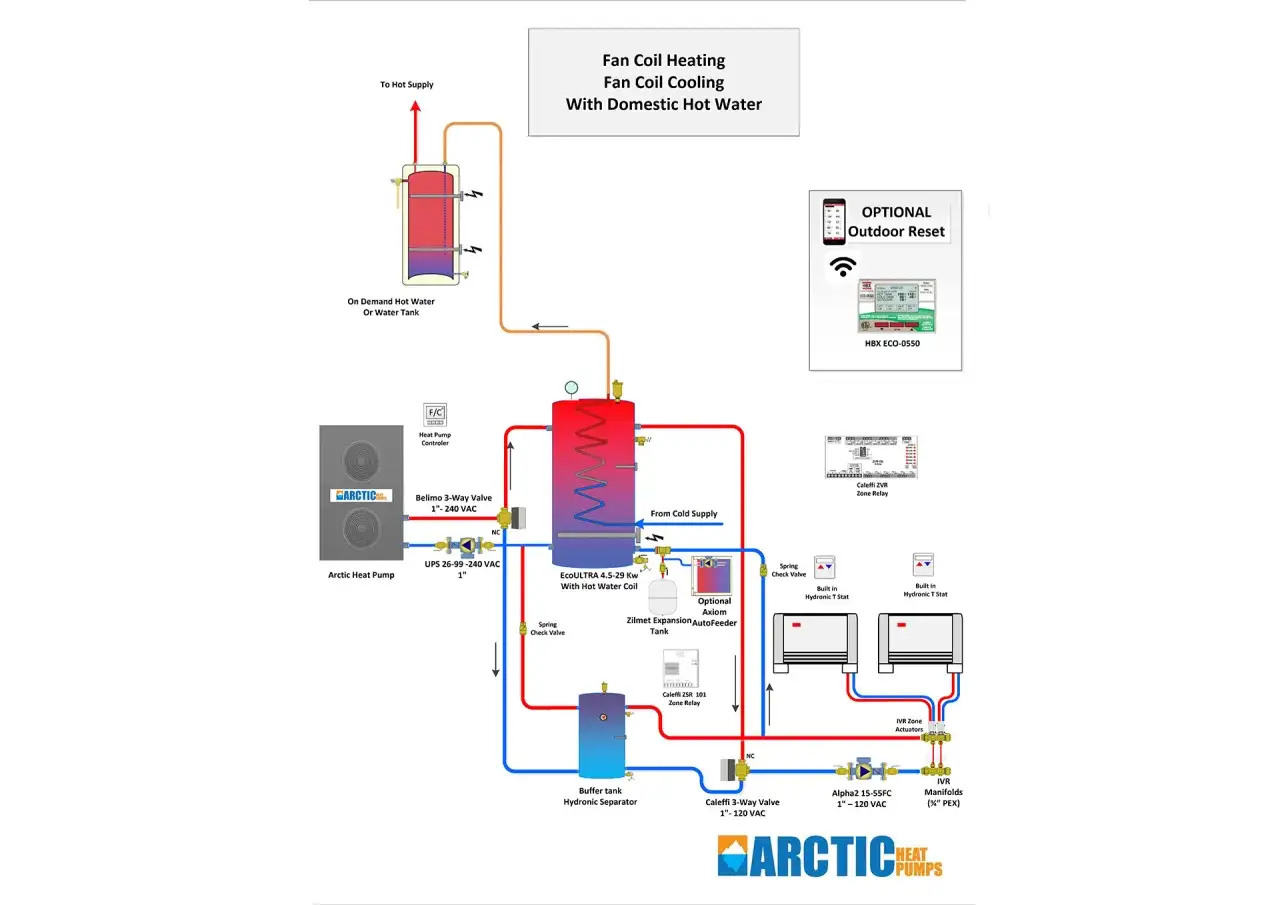

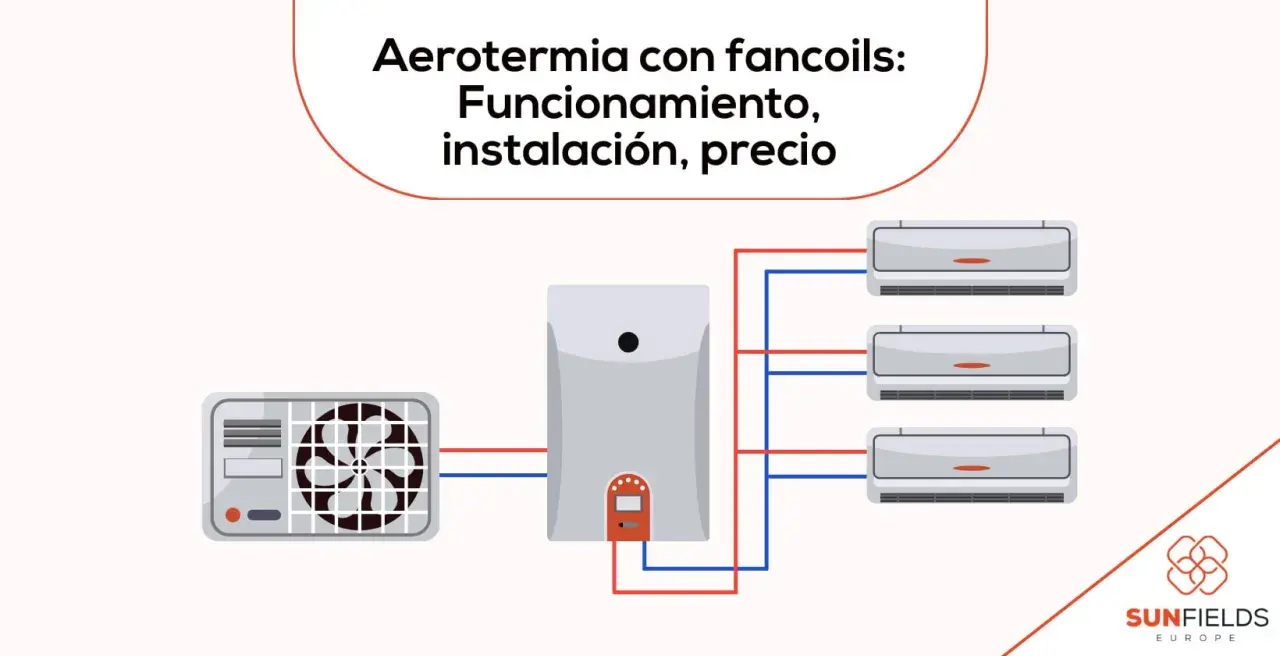

Yo suelo explicarlo de forma muy simple: el aire exterior alimenta a la bomba de calor, la bomba de calor produce agua a la temperatura de servicio y esa agua se reparte por el circuito hasta los fancoils. En invierno, el aire atraviesa la batería del fancoil y sale calentado; en verano, el proceso se invierte y el mismo equipo enfría la estancia.
- La unidad exterior capta energía del aire.
- La bomba de calor la transfiere al circuito de agua.
- Una bomba circuladora mueve el agua hacia el colector o hacia las derivaciones.
- Las válvulas de cada zona abren o cierran el paso según la demanda.
- El fancoil intercambia calor con el aire de la habitación.
- El agua de retorno vuelve a la máquina para repetir el ciclo.
En refrigeración hay un detalle que nunca conviene olvidar: los fancoils generan condensación y hay que prever una bandeja y un desagüe correctos, con pendiente o con bomba de condensados si la obra no permite caída natural. Este punto parece menor hasta que llega el primer verano y aparecen goteras o malos olores por una salida mal resuelta.
Si el proyecto también incluye agua caliente sanitaria, la conexión suele hacerse mediante una válvula de conmutación o una prioridad de ACS que desvía temporalmente la producción hacia el acumulador. Eso no impide climatizar, pero sí exige una lógica de control limpia para que la vivienda no se quede sin confort en los picos de demanda.
Antes de entrar en el dimensionado, merece la pena decidir si tu obra encaja mejor con un circuito simple de dos tubos o con una solución más compleja de cuatro tubos.
Dos tubos o cuatro, una decisión que cambia el proyecto
Para una vivienda unifamiliar, yo casi siempre parto de un sistema de dos tubos. Es más simple, más económico y encaja bien con una bomba de calor reversible que trabaja en modo calefacción o refrigeración según la estación. El esquema de cuatro tubos tiene sentido cuando se necesita calor y frío a la vez en zonas distintas, algo más habitual en oficinas, hoteles o viviendas muy particulares.
| Sistema | Ventaja principal | Inconveniente principal | Cuándo lo elegiría |
|---|---|---|---|
| Dos tubos | Más simple y más barato | No permite calor y frío simultáneos | La mayoría de viviendas y reformas residenciales |
| Cuatro tubos | Permite demandas simultáneas | Más coste, más espacio y más regulación | Edificios con orientaciones y usos muy distintos |
En la práctica, el 80% de los proyectos residenciales se resuelve bien con dos tubos si las zonas están bien definidas. Si la vivienda tiene mucho soleamiento en un lado y dormitorios fríos en otro, yo prefiero estudiar primero el control por zonas antes de complicar el circuito, porque muchas veces ahí está la verdadera solución.
Los componentes que marcan la calidad de la instalación
Hay piezas que no salen en las fotos de marketing, pero cambian por completo el resultado final. El depósito de inercia, por ejemplo, no siempre es imprescindible, pero puede ayudar mucho cuando hay pocos emisores activos, cuando la máquina modula demasiado rápido o cuando varias zonas abren y cierran de forma independiente. En cambio, una instalación muy bien dimensionada y con volumen de agua suficiente puede funcionar sin un depósito grande.
| Componente | Por qué importa | Fallo típico si se descuida |
|---|---|---|
| Filtro de lodos o magnético | Protege bomba, intercambiador y válvulas | Obstrucciones, ruidos y pérdida de rendimiento |
| Válvulas de zona o de 3 vías | Permiten controlar estancias y prioridades | Desbalance hidráulico y consumo innecesario |
| Vaso de expansión y purgadores | Absorben dilataciones y aire del circuito | Presiones inestables y aire en el sistema |
| Aislamiento de tuberías | Evita pérdidas térmicas y condensación | Goteos, pérdidas y peor eficiencia |
| Control por estancia | Adapta el caudal y la demanda real | Confort desigual y ciclos cortos |
| Desagüe de condensados | Evacúa el agua generada al enfriar | Manchas, fugas y mantenimiento complicado |
Yo no me quedaría con un proyecto que no explique cómo se equilibran los caudales ni cómo se resuelve la condensación en cada unidad. Esos dos puntos separan una instalación cómoda de otra que obliga a llamar al técnico cada verano.
Cómo dimensionarlo sin fallar
El error más común es dimensionar por metros cuadrados. Eso sirve para una primera aproximación comercial, pero no para un proyecto serio. Lo correcto es calcular la carga térmica por estancia, comprobar la potencia del fancoil a la temperatura de agua real y verificar el caudal necesario para que el conjunto trabaje sin ruido ni estrangulamientos.
En catálogos de fabricantes es habitual ver referencias de trabajo como 7/12 °C en refrigeración y 45/40 °C o 50/45 °C en calefacción, pero esas cifras no son decorativas: cambian la capacidad útil del equipo. Si yo voy a hacer que el fan coil funcione a una impulsión más baja en calefacción, necesito comprobar que sigue entregando la potencia necesaria. Y si en verano la temperatura de agua sube para ganar eficiencia, también tengo que revisar que la capacidad de deshumidificación siga siendo suficiente.
| Parámetro | Referencia útil | Qué vigilo |
|---|---|---|
| Calefacción | Temperaturas habituales de catálogo alrededor de 45/40 °C o 50/45 °C | Que el fan coil siga dando potencia con agua a baja temperatura |
| Refrigeración | Referencias habituales alrededor de 7/12 °C | Condensación, drenaje y capacidad real de enfriamiento |
| Ruido | Importa más la velocidad baja y media que el máximo teórico | Que el equipo no moleste de noche o en dormitorios |
| Curva de trabajo | La potencia cambia con la temperatura del agua | No comprar por la ficha nominal sin revisar la curva |
Si una estancia necesita 2,2 kW reales en invierno, a mí no me basta con ver un fan coil que “da 3 kW” en una ficha ideal. Lo importante es la potencia a las condiciones de trabajo reales de la instalación, porque ahí es donde se gana o se pierde el confort.
Y cuando el dimensionado está bien cerrado, los problemas suelen venir ya no del cálculo, sino de la ejecución. Por eso la siguiente sección merece mucha atención.
Los errores que yo evitaría
- Dimensionar por m² sin revisar cargas térmicas ni orientación de la vivienda.
- Olvidar el desagüe de condensados o dejarlo sin pendiente suficiente.
- No aislar bien las tuberías de frío, algo que provoca pérdidas y condensación.
- Instalar fancoils sin equilibrado hidráulico, con habitaciones que enfrían o calientan distinto.
- Elegir unidades sin acceso cómodo a filtros y bandejas de mantenimiento.
- No prever control por zonas, sobre todo en casas con usos muy distintos entre estancias.
- Ignorar el ruido de la unidad exterior y de los fan coils en dormitorios o despachos.
- Meter demasiada potencia “por si acaso”, lo que suele acabar en ciclos cortos y peor eficiencia.
En climas fríos o en viviendas muy compartimentadas, además, conviene pensar en los desescarches de la bomba de calor y en cómo responderá el sistema cuando varias zonas pidan calor al mismo tiempo. Ese matiz parece menor, pero en la práctica explica muchos “no me acaba de convencer” después de la puesta en marcha.
Cuánto cuesta y cuándo tiene sentido en España
El precio cambia mucho según la potencia, el número de fancoils, si hay ACS, la distancia entre unidades y la complejidad de la obra. Aun así, como referencia de mercado en España, yo trabajaría con estas horquillas orientativas:
| Vivienda o alcance | Rango orientativo | Qué suele incluir |
|---|---|---|
| 80-100 m² con 2-3 fancoils | 12.000-16.000 € | Bomba de calor, hidráulica básica y emisores sencillos |
| 100-150 m² con ACS y 3-4 fancoils | 14.000-20.000 € | Más potencia, acumulador y mayor nivel de regulación |
| 150-200 m² o reforma compleja | 18.000-25.000 € o más | Más zonas, más obra auxiliar y control más fino |
Este sistema compensa especialmente cuando quieres calefacción y refrigeración en la misma instalación, cuando no puedes levantar suelo para poner suelo radiante o cuando buscas una respuesta rápida de la temperatura en cada estancia. También me parece una opción sensata en reformas donde ya existen patinillos, falsos techos o recorridos hidráulicos aprovechables.
En cambio, si solo necesitas calefacción y ya tienes un sistema de baja temperatura bien resuelto, quizá no merezca la pena complicar la obra con fancoils visibles. Yo siempre miro el conjunto: consumo, estética, ruido, mantenimiento y uso real de la vivienda.
Lo que yo dejaría previsto antes de cerrar la obra
Si tuviera que resumir lo que más mejora el resultado final, diría que no está en la marca, sino en la previsión. Dejaría cerrados cuatro puntos antes de tapar rozas o cerrar techos: accesibilidad para mantenimiento, desagüe de condensados bien resuelto, control por estancias y una lógica clara de prioridad entre calefacción, refrigeración y ACS.
- Espacio de mantenimiento para filtros, válvulas y acceso a la unidad exterior.
- Termostatos y sensores ubicados donde midan la temperatura real de uso, no donde “queden bien”.
- Curvas de trabajo configuradas para que la máquina no arranque y pare sin necesidad.
- Documentación del esquema con temperaturas, caudales y zonas, para que el sistema no quede “en manos de la memoria” del instalador.
- Pruebas de condensación y purga antes de dar la obra por terminada.
Si el diseño hidráulico está bien hecho, la aerotermia con fancoils ofrece una climatización muy flexible, con buena velocidad de respuesta y una eficiencia interesante para vivienda y pequeña terciaria. Si se improvisa, los problemas aparecen rápido: ruido, consumos altos, zonas descompensadas y un confort que nunca termina de cerrar. Yo siempre doy más peso al esquema, a la puesta en marcha y al control que al brillo del catálogo, porque ahí es donde se gana de verdad la instalación.
