Lo esencial antes de tocar el cableado y las tuberías
- Las conexiones de un equipo no son solo cables: incluyen alimentación, interconexión, tuberías frigoríficas y desagüe.
- En España, el RITE marca el marco técnico de las instalaciones fijas de climatización y el trabajo debe hacerlo personal habilitado.
- Un circuito dedicado, una buena puesta a tierra y una protección diferencial evitan muchas averías y riesgos eléctricos.
- La sección del cable, el tipo de terminal y el apriete correcto importan tanto como la marca del equipo.
- El vacío del circuito y la prueba de condensados no son trámites: son la diferencia entre una instalación correcta y una que fallará antes de tiempo.

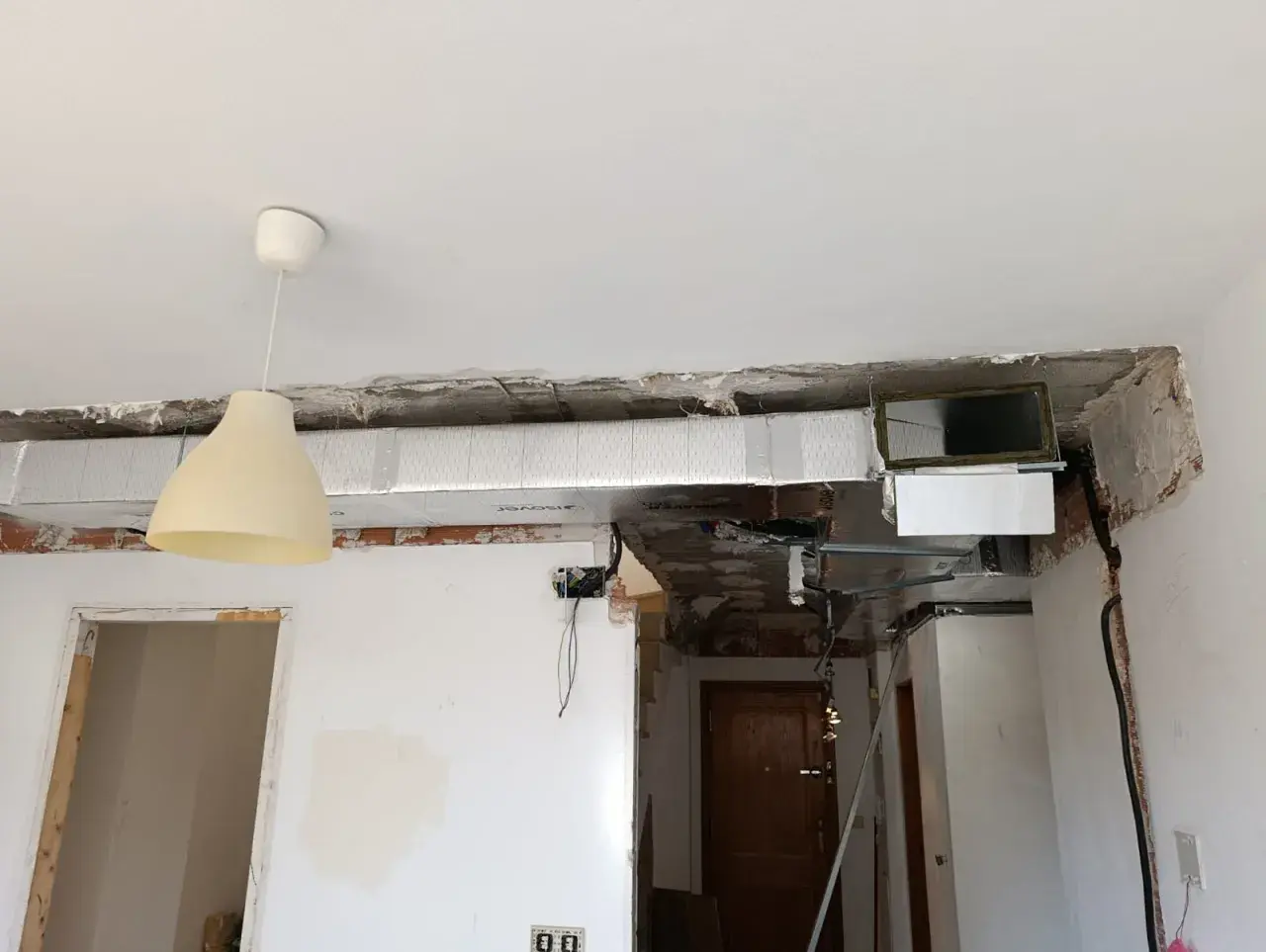

Lo que de verdad incluye una instalación de climatización
Yo separo siempre la instalación en cuatro bloques, porque si se mezclan en una sola conversación se pierde el foco. La alimentación eléctrica alimenta el equipo; la interconexión comunica unidad interior y exterior; la línea frigorífica transporta el refrigerante; y el drenaje evacua el agua de condensación. Cada bloque tiene sus propias exigencias y, si uno falla, el resto no compensa el problema.
| Parte de la instalación | Qué hace | Qué suele pasar si está mal | Qué conviene revisar |
|---|---|---|---|
| Alimentación eléctrica | Da energía al equipo y a su electrónica | Saltos de protección, calentamiento, arranques inestables | Sección del cable, circuito dedicado, tierra y protección |
| Interconexión interior-exterior | Envía señal y, según el modelo, también alimentación | Errores de comunicación o bloqueo del sistema | Bornes, orden de conexión y apriete |
| Línea frigorífica | Transporta refrigerante entre unidades | Fugas, baja eficiencia y pérdida de rendimiento | Abocardado, estanqueidad, vacío y aislamiento |
| Drenaje | Saca el agua generada al enfriar | Goteos, manchas y humedad en pared o techo | Pendiente, sifón si procede y prueba de vertido |
El RITE, que el MITECO mantiene como referencia para las instalaciones fijas de climatización, no te dice qué borne exacto lleva cada máquina, pero sí marca el marco técnico y de seguridad en España. Traducido a lenguaje práctico: no basta con que el aire enfríe; tiene que hacerlo con una instalación estable, segura y eficiente. Esa diferencia se nota en la factura y también en la vida útil del equipo.
Cómo leer el esquema de bornes sin confundirte
En esta parte es donde más errores veo, porque mucha gente mira colores de cable y da por hecho que todos los equipos siguen la misma lógica. No es buena idea. Lo fiable es el esquema del fabricante, la numeración de los bornes y la etiqueta de la unidad, no una foto de Internet ni un color “que suele ser así”.
Qué suelen significar los bornes
En un split doméstico, los bornes suelen cubrir la alimentación, la comunicación entre unidades y la toma de tierra. La función exacta cambia según el modelo, pero el principio es el mismo: cada conductor tiene un destino claro y no debe quedar a medias ni forzado en la regleta. Si el cable queda demasiado pelado o los hilos se dispersan, aumentan las probabilidades de falso contacto y calentamiento.
- L suele identificar la fase.
- N suele identificar el neutro.
- Tierra se reserva para la protección del chasis y de la instalación.
- Los bornes de señal o comunicación dependen del fabricante y no conviene asumir su orden.
Lee también: ¿Agua del aire acondicionado para regar? Guía completa
Un ejemplo real que ayuda a aterrizarlo
En un manual de instalación de Daikin para un split doméstico de 220-240 V, 50 Hz, se especifican 3 conductores de 2,5 mm² o más para la alimentación y 4 conductores de 1,5 mm² o más para la interconexión, además de cable multifilar, circuito exclusivo y protección diferencial. Ese ejemplo me parece útil porque baja la discusión al terreno real: la teoría sirve poco si luego el cable no cabe, el terminal no aprieta bien o el calibre no coincide con lo que pide el fabricante.
Ese mismo tipo de documentación también avisa de que el R32 es ligeramente inflamable, así que el trazado de tuberías, la estanqueidad y la ventilación del hueco importan más de lo que parece en una instalación “pequeña”. Por eso, cuando reviso una obra, no me fijo solo en el cableado: también compruebo cómo respira la unidad exterior, cómo drena la interior y si el acceso permitirá mantenimiento sin desmontar media fachada.
El paso a paso que sigo para conectar un split sin improvisar
Antes de energizar nada, corto corriente, verifico el esquema y confirmo que el equipo corresponde a la vivienda o local concreto. No hay atajos útiles aquí. Si el circuito ya existe, compruebo que es exclusivo; si no existe, se prepara uno nuevo con su protección y su sección correcta. La instalación se vuelve mucho más limpia cuando se piensa desde el cuadro eléctrico y no desde el último metro de cable.
- Revisar el manual del fabricante. Cada modelo define sección, protección, orden de bornes y longitud admisible.
- Montar el circuito dedicado. Nada de compartir línea con cargas dudosas o de improvisar con alargadores.
- Fijar bien las unidades. La base debe soportar el peso y evitar vibraciones.
- Preparar el cableado. Si el conductor es multifilar, uso punteras o terminales de engaste redondo, que mantienen los hilos ordenados en la regleta.
- Conectar y apretar bornes. El apriete correcto importa; un terminal flojo acaba calentando.
- Hacer el vacío del circuito frigorífico. El vacío elimina aire y humedad; sin eso, el sistema trabaja peor y envejece antes.
- Abrir válvulas y probar funcionamiento. Primero verifico que no haya fugas ni errores, luego paso al modo frío o calor.
- Comprobar el drenaje. Un vertido de prueba ahorra muchas sorpresas en la primera condensación real.
La nota informativa del MITECO sobre gases fluorados insiste en algo que en obra es básico: las intervenciones en el circuito exigen personal certificado y una gestión correcta del refrigerante. En lenguaje llano, no se trata solo de conectar tubos, sino de evitar emisiones, fugas y manipulaciones fuera de norma. Esa parte es menos visible que un acabado limpio, pero pesa mucho más cuando la instalación empieza a fallar.
Los fallos más caros y cómo evitarlos
Los errores serios rara vez son espectaculares. Normalmente son pequeños descuidos acumulados: un cable pelado de más, un borne con poco apriete, una tubería sin aislamiento o una pendiente de desagüe mal resuelta. Lo peor es que durante la primera puesta en marcha todo puede parecer normal, y el problema aparece semanas después, justo cuando ya nadie recuerda cómo quedó la obra.
| Error habitual | Consecuencia | Cómo lo corrijo |
|---|---|---|
| Empalmes innecesarios en la alimentación | Calentamiento y puntos débiles en la línea | Uso un cable continuo con la longitud adecuada |
| Tierra mal conectada o improvisada | Riesgo eléctrico y disparos de protección | Conecto la tierra al punto previsto por el fabricante y verifico continuidad |
| Pelado excesivo del conductor | Hilos expuestos y posibles fugas | Respeto la longitud de pelado y dejo el cobre justo necesario |
| Bornes flojos o mal ordenados | Errores de comunicación y sobrecalentamiento | Rehago la conexión y aprieto con par consistente |
| Línea frigorífica sin vacío o con humedad | Pérdida de rendimiento y averías prematuras | Repito la evacuación y verifico estanqueidad |
| Desagüe sin pendiente real | Goteos, moho y manchas | Corrijo el recorrido y compruebo el caudal de salida |
Si tuviera que resumirlo en una frase, diría que el problema casi nunca es el equipo: el problema es la instalación hecha con prisas. Y eso es especialmente cierto en viviendas donde ya existe una preinstalación antigua, porque muchas veces se reutiliza sin comprobar si el recorrido, la sección o el drenaje siguen siendo válidos para el modelo nuevo.
Lo que reviso antes de dar la instalación por buena
La prueba final no es “enciende o no enciende”. Yo reviso varias cosas antes de considerar cerrado el trabajo: que la tierra esté bien continuada, que el apriete de la regleta sea correcto, que no haya vibración extraña en la unidad exterior, que el drenaje evacue sin retrocesos y que el consumo sea razonable para la potencia instalada. Si algo canta en los primeros minutos, es mejor parar y corregir que dejar una avería sembrada.
- Continuidad de tierra y protección diferencial funcionando.
- Conexiones eléctricas firmes, sin hilos sueltos ni aislamiento dañado.
- Estanqueidad del circuito y vacío correcto antes de abrir servicio.
- Salida de condensados limpia, sin retenciones ni goteos.
- Acceso para mantenimiento, porque un equipo que no se puede revisar acaba costando más.
Si la vivienda ya tiene una preinstalación, merece la pena comprobar dos cosas antes de comprar el equipo: que el diámetro y el recorrido de las tuberías encajan con el nuevo modelo y que hay un punto de alimentación bien resuelto, accesible y con protección adecuada. Esa comprobación previa ahorra retrabajos, evita sobrecostes y, sobre todo, hace que la instalación funcione como debe desde el primer día.
