La onda senoidal pura es la forma de salida que más se parece a la red doméstica y, en una instalación con placas y baterías, marca la diferencia entre un sistema que apenas enciende cargas básicas y otro que alimenta con solvencia electrónica, motores y equipos más delicados. En este artículo explico cuándo merece la pena, qué aporta frente a una salida modificada, cómo dimensionar bien inversor y batería, y qué errores veo más a menudo en autoconsumo.
Lo esencial para decidir bien desde el principio
- La calidad de la forma de onda afecta a compatibilidad, ruido, temperatura y estabilidad de los equipos.
- En una casa con baterías, un inversor de onda limpia suele ser la opción sensata si hay frigorífico, bombas, microondas, informática o carga de vehículo eléctrico.
- Para potencias de 3 kW o más, el sistema de 48 V suele ser más razonable porque reduce intensidades y pérdidas.
- En litio, el BMS y la comunicación con el inversor importan tanto como la potencia nominal.
- Comprar solo por vatios suele salir caro: hay que mirar picos de arranque, protecciones y consumo en vacío.
Qué hace realmente una salida senoidal limpia en una instalación

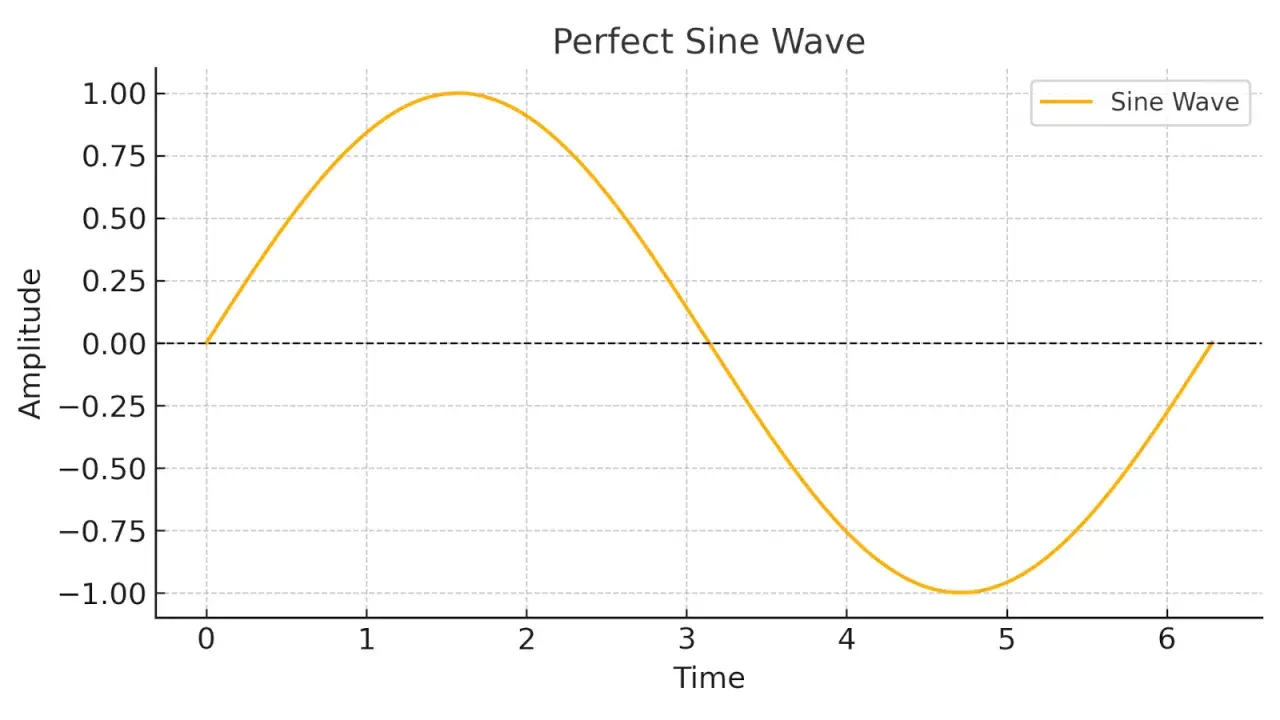

Yo suelo explicar esto de forma muy simple: el inversor no “crea electricidad mágica”, sino que convierte la corriente continua de la batería en corriente alterna utilizable en casa. Cuando la salida es limpia y estable, la tensión sube y baja de forma suave, igual que en la red doméstica de 230 V y 50 Hz, y eso reduce zumbidos, calentamientos extra y comportamientos raros en ciertos equipos.
El indicador técnico que más miro es la THD, la distorsión armónica total. Cuanto más baja es, más se parece la onda a una senoide real; en modelos de calidad, es habitual ver valores inferiores al 3%. En la práctica, eso se nota en motores, fuentes conmutadas, cargadores y electrónica sensible, que funcionan con menos estrés y suelen durar más.
Esto no significa que toda carga necesite lo mismo. Una bombilla resistiva no exige tanto como un frigorífico, una bomba de agua o un ordenador, y ahí es donde la calidad de la salida deja de ser un detalle para convertirse en una decisión de diseño. Y justo ahí aparece la comparación con las salidas más baratas.
Cuándo conviene la onda senoidal pura en una casa con placas y batería
La veo especialmente clara cuando el autoconsumo no solo busca ahorrar, sino también dar continuidad y calidad de suministro. Si la instalación va a alimentar nevera, microondas, router, iluminación LED, bombas, herramientas o incluso un punto de carga ligero, yo no me complicaría: elegiría una salida limpia desde el principio.
| Tipo de carga | Con salida limpia | Con salida modificada |
|---|---|---|
| Frigorífico, bomba o compresor | Arranque más estable, menos ruido y menos calentamiento | Puede funcionar, pero el arranque y el ruido suelen empeorar |
| Ordenadores, routers y electrónica sensible | Comportamiento más estable y menos riesgo de fallos extraños | Más probabilidades de zumbidos, reinicios o fuentes exigidas |
| Iluminación LED y cargadores | Funcionamiento limpio y silencioso | Suele valer, aunque no siempre con la misma eficiencia |
| Resistencias puras, como algunas cargas térmicas simples | Sin problema, pero no siempre es imprescindible | Puede ser suficiente en instalaciones muy básicas |
Mi criterio aquí es bastante pragmático: si el sistema va a crecer, si habrá baterías de litio o si quieres que la instalación sirva como respaldo serio, la salida limpia compensa. La opción modificada solo la consideraría en montajes muy simples, con cargas poco exigentes y un presupuesto realmente ajustado. Con esa base clara, ya merece la pena bajar al dimensionamiento.
Cómo dimensiono inversor y batería sin sobredimensionar
El error más caro que veo es comprar el inversor por intuición y la batería por acumulación de deseos. Yo parto de tres datos: potencia simultánea, picos de arranque y tensión del sistema. A partir de ahí, el resto encaja mucho mejor.
| Criterio | Regla práctica | Por qué importa |
|---|---|---|
| Potencia continua | Suma los consumos que usarás a la vez y deja un margen del 20% al 30% | Evita ir al límite y alarga la vida del equipo |
| Pico de arranque | Calcula que bombas, motores o compresores pueden pedir 2 a 3 veces su potencia nominal durante segundos | Si el inversor no soporta el pico, el sistema cae aunque la potencia media parezca suficiente |
| Tensión del sistema | 12 V para kits pequeños, 24 V para tamaños medios y 48 V desde unos 3 kW | Reduce corrientes, pérdidas y sección de cable |
| Intensidad de trabajo | A 3.000 W, un sistema de 12 V pide unos 250 A; a 24 V, unos 125 A; a 48 V, unos 62,5 A | La diferencia en cableado y seguridad es enorme |
| Química de batería | Litio con BMS si habrá ciclos diarios; plomo solo si el presupuesto manda y aceptas menos margen útil | La batería manda tanto como el inversor en el resultado final |
| Comunicación con el BMS | CAN o RS485, o al menos parámetros configurables de carga y descarga | Evita incompatibilidades y carga mal ajustada |
Como regla de campo, yo prefiero 48 V en cualquier vivienda con batería fija y consumos reales por encima de 2,5 o 3 kW. El motivo no es teórico: trabajar con menos amperios simplifica protecciones, reduce pérdidas y hace el sistema más limpio de instalar. En litio, además, tiene sentido no forzar descargas profundas a diario; una referencia razonable es moverse alrededor de 0,5C cuando el sistema lo permite, y en plomo conviene ser todavía más conservador.
Ese ajuste fino es el que separa una instalación que envejece bien de otra que parece correcta el primer mes y problemática al cabo de un año. Y precisamente por eso los errores de diseño merecen una sección aparte.
Los errores que más caro salen en autoconsumo
El primero es confundir kW con kWh. Uno mide potencia instantánea y el otro energía acumulada; parecen parecidos, pero no resuelven el mismo problema. Una batería de 5 kWh no sirve para alimentar 5 kW durante una hora completa si el resto del sistema no acompaña, y un inversor de 5 kW no convierte por arte de magia una batería pequeña en una reserva larga.
El segundo fallo es ignorar los picos de arranque. Un frigorífico, una bomba de piscina o una herramienta con motor puede exigir mucho más al encender que durante el uso normal. Si el inversor no tiene margen real, el sistema se protege, se apaga o trabaja forzado.
El tercero es ahorrar donde no toca: cables demasiado finos, fusibles mal elegidos, ausencia de seccionamiento en continua o una batería sin BMS bien integrado. En una instalación de autoconsumo, esas piezas “invisibles” importan tanto como el equipo principal. Yo diría incluso que más, porque son las que determinan la seguridad y la fiabilidad diaria.
También veo mucho el caso contrario: sobredimensionar la batería para cubrir fantasías de autonomía. Si en realidad consumes 4 o 5 kWh por la noche, montar 15 kWh no siempre tiene sentido. Es mejor ajustar el sistema a tu patrón real y, si cambia tu uso, ampliar después con criterio. Desde aquí ya sí merece la pena mirar cómo encaja todo esto en España.
Cómo encaja en el autoconsumo español con baterías
En España, el marco legal del autoconsumo importa porque define cómo se instala, cómo se compensa y cómo se integra el almacenamiento. Según el MITECO, el autoconsumo consiste en consumir electricidad procedente de una instalación próxima al punto de consumo; y el BOE distingue entre modalidades sin excedentes y con excedentes, una diferencia que afecta al diseño eléctrico y a la forma de aprovechar la batería.
En la práctica, una batería puede hacer tres trabajos distintos: desplazar energía del mediodía a la tarde-noche, dar respaldo cuando falla la red y ayudar a suavizar consumos puntuales altos. Yo la veo como una herramienta de gestión, no como un accesorio. Si tu vivienda tiene horarios variables, si hay teletrabajo, cocina eléctrica o un punto de carga doméstico, el valor de la batería sube bastante.
- Si ya tienes placas, la batería te permite aprovechar mejor la energía que antes se perdía o se vertía.
- Si buscas respaldo, conviene separar circuitos críticos y revisar la conmutación del sistema.
- Si piensas en ahorro puro, lo sensato es dimensionar la batería sobre el consumo real de tarde y noche, no sobre una autonomía idealizada.
- Si la instalación debe crecer más adelante, deja margen en protecciones, canalizaciones y configuración del inversor.
Las ayudas, además, cambian por convocatoria y por comunidad autónoma, así que yo no basaría la compra solo en una subvención puntual. La parte buena es que el diseño técnico sí puede hacerse bien desde el principio, y eso dura mucho más que cualquier campaña comercial. Con esa lectura del marco español, la compra se vuelve mucho más simple.
Lo que reviso antes de cerrar una compra de autoconsumo
Antes de dar el visto bueno, yo compruebo tres cosas: que el inversor soporte de verdad los picos de arranque, que la batería esté pensada para la química y la profundidad de descarga que voy a usar, y que la instalación permita priorizar bien entre red, solar y almacenamiento. Si además el fabricante ofrece monitorización clara, mejor; en una casa con autoconsumo, ver bien los datos vale casi tanto como generar energía.
También me fijo en los detalles que casi nadie enseña en el folleto: consumo en reposo, compatibilidad con el BMS, sección de cable, protecciones DC y capacidad de actualización o ajuste de parámetros. Son cosas menos vistosas que los vatios, pero son las que acaban definiendo si el sistema va fino o da problemas pequeños pero constantes.
Si tu objetivo es una instalación doméstica estable, silenciosa y preparada para crecer, yo pondría la calidad de la salida, la tensión del sistema y la compatibilidad con batería por delante de cualquier reclamo comercial. Ahí es donde una buena decisión técnica deja de ser un gasto y se convierte en una herramienta útil durante años.
