Placas Solares: ¿Serie o Paralelo? Guía para Optimizar tu Instalación

La decisión de conectar placas solares en serie o en paralelo cambia de verdad la tensión, la corriente y la forma en que trabaja el inversor o el regulador MPPT. En esta guía te explico, sin rodeos, qué aporta cada esquema, cuándo conviene uno u otro y qué errores veo más a menudo en instalaciones domésticas y de autoconsumo en España.

Cómo cambia la tensión y la corriente según el tipo de conexión

La lógica eléctrica es sencilla, pero sus efectos prácticos son importantes. En una conexión en serie, la tensión de cada módulo se suma y la corriente queda limitada por la cadena; en paralelo ocurre lo contrario: la tensión se mantiene y la corriente total aumenta al sumar las ramas. Eso significa que no estás eligiendo solo “cómo unir cables”, sino el comportamiento completo del campo fotovoltaico.

Si lo reduzco a una imagen mental útil: la serie empuja al sistema hacia más voltaje y menos intensidad; el paralelo hace justo lo inverso. PVEducation resume muy bien esta base física: en serie se suman las tensiones, y en paralelo se suman las corrientes. Esa diferencia cambia el dimensionado del inversor, del MPPT, del cableado y de la protección DC.

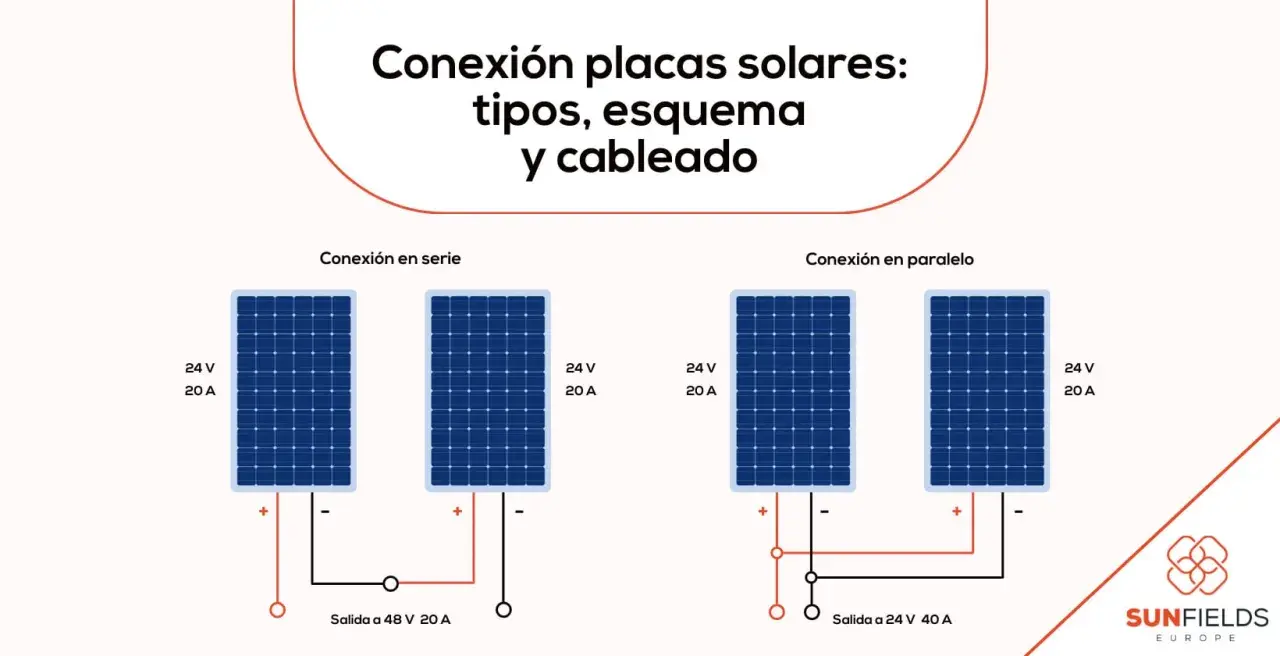

Un ejemplo rápido aclara mucho: si cada panel trabaja alrededor de 49 V de circuito abierto y 11 A, dos en serie te llevan cerca de 98 V y 11 A; dos en paralelo, a unos 49 V y 22 A. La potencia teórica es parecida, pero el modo de entregarla cambia por completo. Y ahí es donde empiezan las decisiones serias, porque no todos los inversores toleran el mismo rango ni todos los tejados se comportan igual. Con eso en mente, merece la pena ver cuándo la serie es la opción más limpia.

Cuándo tiene más sentido la conexión en serie

Yo suelo empezar por la serie cuando tengo paneles iguales, misma orientación, poco sombreado y un inversor o MPPT que trabaja cómodo con una tensión de entrada más alta. En ese escenario, la serie simplifica el diseño y suele reducir pérdidas en el tramo DC, especialmente si el recorrido hasta el equipo no es corto.

La ventaja principal no es estética, sino eléctrica: al subir la tensión y mantener la corriente, el sistema puede transportar energía con menos intensidad. Eso ayuda a bajar la caída de tensión y a contener el calentamiento del cable. En cubiertas unifamiliares con distancia razonable al inversor, esa diferencia se nota.

También hay un punto importante que no conviene ignorar: Victron Energy recuerda que el Voc total del string debe quedarse por debajo del máximo admitido por el regulador, y que ese Voc sube cuando baja la temperatura. En invierno, sobre todo en zonas frías del interior o de montaña, un string que “parecía correcto” en papel puede quedarse demasiado cerca del límite real.

• La serie encaja bien si todos los módulos son del mismo modelo y están en la misma inclinación.
• Funciona mejor cuando las sombras son escasas y previsibles.
• Es la opción más lógica si buscas una instalación más simple de cablear y revisar.
• Conviene vigilar más el Voc en frío que la intuición de “cuantos más paneles, mejor”.

Ahora bien, la serie no perdona tanto los problemas de uniformidad. Si una parte del tejado se ensombrece al amanecer o al final de la tarde, o si los módulos no comparten la misma orientación, el paralelo empieza a ganar terreno. Ahí cambia la lógica y merece la pena verla con calma.

Cuándo el paralelo compensa más

El paralelo tiene sentido cuando necesito mantener la tensión estable y repartir mejor el efecto de las sombras o de pequeñas diferencias entre ramas. En instalaciones donde los paneles no ven exactamente el mismo sol durante el día, una rama afectada no arrastra necesariamente a todas las demás con la misma intensidad que en serie.

Eso sí, el paralelo no es una solución mágica. Al sumar corrientes, obligas al cableado, a los conectores y a las protecciones a trabajar más fuerte. Por eso, cuando se paralelizan strings, yo reviso con lupa la intensidad admisible, el tipo de conector, la compatibilidad entre módulos y la posible necesidad de fusibles por rama según el diseño concreto.

Es una opción especialmente interesante si el MPPT o el equipo de acumulación trabaja mejor con tensiones más bajas, o si quieres mantener una topología más tolerante con pequeñas diferencias de producción entre series. En cambio, si la distancia hasta el inversor es larga, el paralelo suele exigir más cobre y más disciplina en el dimensionado.

• Es útil cuando hay sombras parciales por chimeneas, antenas o pretiles.
• Funciona mejor si cada rama puede diseñarse con módulos muy parecidos.
• Obliga a cuidar más la sección del conductor principal.
• Puede simplificar el comportamiento del sistema si no quieres subir demasiado la tensión del campo FV.

En tejados reales, sin embargo, rara vez todo queda tan limpio. Por eso la siguiente pregunta no es solo “serie o paralelo”, sino qué hacer cuando el campo solar no es uniforme y obliga a mezclar criterios.

Qué hacer cuando el tejado no es uniforme

En muchas viviendas españolas el tejado no ofrece una superficie ideal: hay dos aguas, orientaciones distintas, sombras de chimeneas y espacios fragmentados. En esos casos, forzar una única solución pura suele empeorar el resultado. Yo prefiero pensar en términos de strings coherentes y no en una conexión “bonita” sobre el papel.

La configuración serie-paralelo suele ser la salida más sensata cuando tienes que agrupar varios módulos en series cortas y luego unir esas series en paralelo. Así mantienes una tensión útil para el MPPT y, al mismo tiempo, reparte mejor el impacto de pequeñas diferencias entre grupos. Eso sí, no mezcles por impulso paneles muy diferentes en la misma cadena: la rama más débil marca el rendimiento de la más fuerte.

Si la diferencia entre zonas del tejado es grande, yo no me obsesionaría con estirar la misma topología a todo el conjunto. A veces la respuesta más limpia es dividir el campo en strings separados, usar un MPPT con varias entradas o, cuando el sombreado es serio, valorar microinversores u optimizadores. No son la única salida, pero sí una salida razonable cuando el tejado no colabora.

• Si hay dos orientaciones claras, separa los grupos por orientación siempre que puedas.
• Si una zona se sombrea por la tarde, no la mezcles sin más con otra que recibe sol estable.
• Si los paneles no son iguales, evita meterlos en la misma serie salvo que el diseño lo justifique de verdad.
• Si el campo FV queda muy fragmentado, simplificar la topología suele ahorrar problemas posteriores.

Ese criterio práctico lleva a la parte que más valor aporta: cómo elegir el esquema correcto sin improvisar y sin pasarte de tensión o de corriente en el camino.

Cómo elegir el esquema correcto sin equivocarte con el MPPT

Yo lo planteo siempre en este orden: primero el equipo, después los paneles y por último el tejado. Si lo haces al revés, es fácil acabar con una combinación que “parece” válida pero no entra en la ventana de trabajo del MPPT o se queda demasiado justa en invierno.

1. Revisa en la ficha del panel el Voc, el Vmp, el Isc, el Imp y el coeficiente de temperatura del Voc.
2. Comprueba en el inversor o regulador el Voc máximo admisible, el rango MPPT y la corriente máxima por entrada.
3. Calcula el Voc del string en la temperatura mínima esperable, no solo en condiciones estándar.
4. Comprueba si el cableado será corto o largo, porque el tramo DC penaliza mucho más cuando la corriente sube.
5. Decide si el sombreado o la orientación justifican dividir el campo en varias ramas.

En la práctica, una regla útil es esta: si quieres reducir pérdidas de cable, sube tensión con serie; si quieres repartir mejor el efecto de sombras o desajustes, divide en ramas. El equilibrio real depende de la capacidad del MPPT y del comportamiento térmico del módulo. Y ahí está la parte que muchos pasan por alto: el frío eleva la tensión, así que el invierno es el verdadero examen del diseño.

Un caso ilustrativo: dos paneles de 450 W con un Voc de 49 V cada uno pueden parecer cómodos en serie sobre el papel. Pero si tu zona baja bastante de temperatura, ese margen se estrecha. Si tu regulador admite 100 V, la configuración puede quedarse muy justa; si admite 150 V, vas con más aire. No es una receta universal, pero sí la clase de comprobación que evita sustos y visitas innecesarias al tejado.

Con el esquema ya bien elegido, aún queda un filtro final: los errores típicos que reducen producción o crean problemas de seguridad sin avisar demasiado.

Errores que más penalizan la producción y la seguridad

El fallo más repetido que veo es mezclar módulos distintos en una misma cadena como si todos respondieran igual. No lo hacen. Diferencias de potencia, Voc, corriente o degradación acaban arrastrando el rendimiento del conjunto, y en serie el módulo más débil suele imponer el ritmo.

Otro error muy común es subestimar el frío. El panel no siempre trabaja a 25 °C, y eso cambia el Voc real del string. Si no corriges ese dato, puedes diseñar una cadena que sobrepasa el máximo del equipo en días fríos aunque en verano funcione sin problema.

También veo instalaciones en paralelo mal resueltas, con demasiada corriente para los conectores, sin protección por rama cuando el diseño la exige o con una sección de cable claramente corta para el tramo real. En ese punto, la pérdida de energía deja de ser teórica y se convierte en calentamiento, caída de tensión y envejecimiento prematuro.

La lista de descuidos prácticos no es corta, pero casi siempre cae en los mismos patrones:

• Conectores incompatibles o mal crimpados.
• Strings paralelos sin revisar la corriente total que circula por el troncal.
• Falta de seccionador DC o de protecciones adecuadas para el diseño real.
• Cable demasiado fino para la intensidad y la distancia.
• Sombras parciales ignoradas por querer mantener una cadena “limpia”.
• Paneles de orientaciones distintas forzados a compartir la misma serie.

Si yo tuviera que resumirlo en una idea operativa, sería esta: la electricidad perdona poco la improvisación, pero recompensa mucho el diseño coherente. Y eso se ve con claridad justo antes de cerrar la instalación, cuando toca revisar lo básico sin dejarse engañar por la aparente simplicidad del montaje.

Lo que yo revisaría antes de cerrar la instalación

Antes de dar una conexión por buena, yo haría una última comprobación serena, sin prisas. En un sistema fotovoltaico pequeño, los errores no suelen venir de una gran complicación técnica, sino de un detalle mal resuelto: una tensión fuera de rango, una rama descompensada o un cableado que no estaba pensado para la corriente real.

• Que el Voc del string, en frío, siga por debajo del máximo del equipo.
• Que la corriente total no supere lo que admiten cables, conectores y entradas del inversor o MPPT.
• Que todas las series estén formadas por módulos lo más parecidos posible.
• Que el recorrido DC tenga una caída de tensión razonable y el cable sea el adecuado.
• Que el tejado, el sombreado y la orientación hayan guiado el diseño, no al revés.
• Que se respeten las indicaciones del fabricante y la normativa aplicable en España, incluido el REBT.

Si la instalación es homogénea y el MPPT tiene margen, la serie suele ser la opción más limpia. Si el tejado es irregular, el paralelo o una configuración mixta pueden salvar bastante producción. Y si el campo FV se complica demasiado por sombras o orientaciones, yo no forzaría una solución única: dividir bien el sistema casi siempre sale mejor que insistir en una topología que solo funciona en el papel.
