La respuesta a cuántos voltios da una placa solar depende de cómo midas el módulo y del sistema para el que fue diseñado. La diferencia entre Vmp y Voc explica por qué un panel puede dar una cifra en la ficha técnica y otra distinta en la práctica. Si vas a montar autoconsumo, una instalación aislada o un kit para caravana, entender ese matiz te evita errores de compatibilidad y de seguridad.
Lo esencial en pocas líneas
- Una placa solar no tiene un único voltaje: cambia según si está en vacío, trabajando o conectada a un sistema real.
- Vmp es el voltaje útil para producir energía; Voc es el valor máximo sin carga.
- En módulos actuales de gran formato, el Vmp suele moverse alrededor de 40-41 V y el Voc cerca de 48-50 V.
- En placas compactas para 12 V o 24 V, la etiqueta comercial no siempre describe el voltaje literal del panel.
- En serie se suma la tensión; en paralelo se suma la corriente.
- En una vivienda en España, el panel no entrega 230 V CA directamente: eso lo hace el inversor.

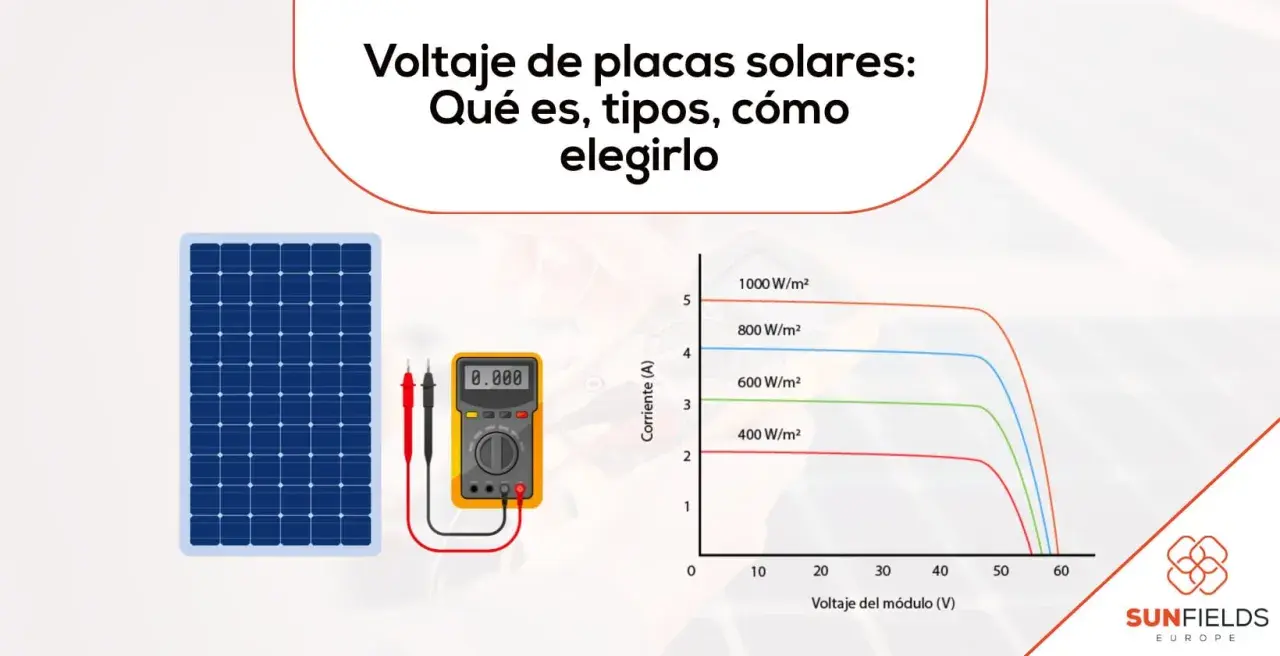

La tensión que entrega una placa no es una cifra fija
Yo separo siempre tres cosas: la tensión en vacío, la tensión de trabajo y la tensión nominal que aparece en el nombre del producto. Si mezclas esos valores, es fácil creer que una placa “da poco” o “da mucho” cuando en realidad está funcionando exactamente como debe.
| Dato | Qué significa | Cómo lo leo yo |
|---|---|---|
| Vmp | Tensión en el punto de máxima potencia | Es el valor más útil para entender cómo trabajará la placa de verdad |
| Voc | Tensión en circuito abierto | Sirve para no superar límites del regulador, del inversor o del cableado |
| Coeficiente de temperatura | Cuánto cambia el voltaje con el calor o el frío | Me ayuda a calcular el peor caso en invierno y la bajada en verano |
| Máx. system voltage | Límite máximo de diseño del módulo | No lo cruzo aunque la instalación “parezca” ir bien |
En paneles recientes de 500 a 640 W, el patrón se repite: la tensión de trabajo ronda los 40 V y el voltaje en vacío se acerca a 48 o 49 V. Eso no significa que la placa “sea de 48 V”; significa que su electrónica y su arquitectura interna están pensadas para trabajar en ese rango. Con esto claro, la siguiente duda lógica es la etiqueta comercial que lleva el producto.
La etiqueta 12 v o 24 v no siempre habla del voltaje real
Este punto confunde mucho, y con razón. Yo no me quedaría nunca solo con el nombre del anuncio, porque el texto “12 V” o “24 V” suele describir la compatibilidad con el sistema, no el voltaje exacto que leerás con un multímetro.
Renogy lo explica de forma bastante clara en sus fichas: cuando un panel aparece como “24 V”, esa cifra del título no equivale necesariamente al Voc o al Vmp del módulo, sino a que el panel está pensado para trabajar con un sistema de 24 V. Esa distinción es importante porque evita una interpretación equivocada del producto.
| Etiqueta que verás | Lo que suele significar en la práctica | Qué conviene entender |
|---|---|---|
| 12 V | Panel orientado a baterías o sistemas de 12 V | No implica que entregue 12 V exactos en todo momento |
| 24 V | Panel pensado para trabajar con bancos o reguladores de 24 V | La cifra del nombre no es el voltaje literal de salida |
| Panel de tejado moderno | Vmp en torno a 40-41 V y Voc cerca de 48-50 V | Es el formato habitual para autoconsumo con inversor |
En la práctica, lo que manda no es el nombre, sino la ficha técnica y el equipo al que lo vas a conectar. Y justo ahí entra la conexión entre placas, que es donde más se dispara o se recorta la tensión.
Qué pasa cuando conectas placas en serie o en paralelo
Si unes paneles en serie, sumas voltaje. Si los unes en paralelo, sumas corriente. Esta regla parece simple, pero es la base de casi todos los errores de dimensionado que veo en instalaciones pequeñas y medianas.
| Conexión | Qué suma | Cuándo la uso yo | Riesgo típico |
|---|---|---|---|
| Serie | Voltaje | Cuando necesito más tensión de entrada para el regulador o el inversor | Pasarme del voltaje máximo permitido, sobre todo en frío |
| Paralelo | Corriente | Cuando quiero mantener la tensión y aumentar la intensidad disponible | Necesitar cables más gruesos y cuidar mejor las pérdidas |
Un ejemplo real ayuda más que la teoría. Si una placa entrega 31,3 V de Vmp y 36,5 V de Voc, dos unidades en serie pasan a 62,6 V de trabajo y 73 V en circuito abierto. En paralelo, el voltaje se queda igual, pero la corriente se duplica. Yo aquí soy muy conservador: antes de sumar paneles, miro siempre el límite de entrada del regulador y el comportamiento de la tensión en mañanas frías.
En módulos de tejado actuales, además, no es raro ver valores de diseño de 1000 VDC o 1500 VDC como tensión máxima del sistema. Eso no significa que una casa normal vaya a trabajar así, pero sí deja claro que el voltaje de una instalación fotovoltaica puede subir mucho cuando se encadenan varias placas. Con este mapa, ya toca leer la ficha técnica sin perderse.Cómo leer la ficha técnica sin quedarte corto
Yo miro siempre la ficha antes que el precio. Si no haces eso, acabas comparando paneles que parecen parecidos pero no lo son. La potencia en vatios atrae la vista, pero el voltaje y la temperatura son los dos datos que evitan sustos.
- Busca Vmp y Voc. Vmp te dice el comportamiento útil; Voc te dice el límite en vacío.
- Comprueba el coeficiente de temperatura. Si es negativo, como suele pasar, el voltaje sube cuando baja la temperatura ambiente.
- Revisa el dato de NMOT o NOCT. Ese valor se parece más a lo que verás fuera del laboratorio que las cifras de STC.
- Confirma el máximo voltaje del regulador o inversor. No basta con que “parezca compatible”.
La diferencia entre condiciones de laboratorio y condiciones reales importa bastante. En fichas recientes de módulos de gran formato, el Vmp puede rondar 40,8 V y el Voc 48,0 V en STC, pero bajar a unos 39,3 V y 46,2 V en NMOT. Esa caída no es un defecto: es el efecto normal de trabajar con menos irradiancia y más calor que en laboratorio.
También conviene recordar que el voltaje cambia con la temperatura. En un módulo con coeficiente de Voc de alrededor de -0,25 %/°C, una mañana fría puede empujar el Voc varios voltios por encima del valor nominal. Yo suelo diseñar con margen porque en invierno el panel puede dar más tensión de la que aparenta en una lectura rápida. Y de ahí pasamos a la pregunta práctica: qué voltaje necesita realmente tu instalación.Qué voltaje necesita tu instalación según el uso
No se dimensiona igual una furgoneta camper, una vivienda con autoconsumo o una instalación aislada para baterías. La placa no trabaja sola: siempre manda el equipo que la acompaña.
| Escenario | Voltaje que debes esperar | Qué haría yo |
|---|---|---|
| Caravana o furgoneta camper | Paneles compatibles con baterías de 12 V o 24 V, con tensión de trabajo suficiente para cargar bien | Elegiría MPPT si quiero aprovechar mejor la energía y dejar margen al frío |
| Autoconsumo en vivienda | La placa trabaja en CC y el inversor convierte a 230 V CA | Dimensionaría primero el inversor y después la cadena de paneles |
| Instalación con batería de 48 V | Necesita más tensión de entrada que un sistema de 12 V | Buscaría paneles o series con un margen claro por encima de la batería |
Victron Energy explica bien una diferencia que aquí marca la decisión: con un regulador PWM, la tensión del campo solar cae hacia la de la batería; con un MPPT, el regulador busca el punto de máxima potencia y aprovecha mejor el margen de tensión. En instalaciones pequeñas puede funcionar cualquier enfoque si todo está muy bien ajustado, pero en cuanto crece el sistema o hay distancia entre panel y regulador, el MPPT suele ser la opción sensata.
En España esto se nota mucho en viviendas con autoconsumo: el panel no “da luz de casa” por sí solo, sino energía en corriente continua que luego pasa por inversor. Por eso, cuando me preguntan por voltios, yo respondo con una idea más útil: el voltaje correcto es el que encaja con tu regulador, tu batería y tu inversor, no el que suena más alto en el anuncio.
Los errores que más caro salen al leer mal el voltaje
La mayoría de problemas no vienen de una mala placa, sino de una interpretación pobre de sus datos. Yo veo siempre los mismos fallos, y casi todos se evitan leyendo dos líneas de la ficha técnica con calma.
- Confundir vatios con voltios. Una placa de 400 W no tiene “400 voltios”; potencia y tensión son cosas distintas.
- Tomar Voc como voltaje de trabajo. El valor en vacío no es el que alimenta la instalación de forma continua.
- Ignorar el frío. En invierno, el voltaje sube y puede superar el límite del controlador.
- Mezclar paneles diferentes en la misma serie. Si no casan bien, la cadena pierde rendimiento y puede quedar descompensada.
- Usar PWM donde hacía falta MPPT. El sistema funciona, sí, pero no siempre aprovecha la energía disponible.
- Montar una serie sin revisar la sombra. Un sombreado parcial no solo baja producción; puede afectar al comportamiento eléctrico del conjunto.
Mi regla práctica es simple: si el panel, el regulador y la batería no hablan el mismo idioma de tensión, el sistema te lo devuelve en pérdidas, calentamiento o cortes. Y cuando ya tienes eso claro, la decisión final se vuelve mucho más fácil.
La cifra que de verdad debes vigilar antes de montar el sistema
Si tuviera que resumirlo en una sola idea, diría que la tensión útil de una placa se entiende mejor mirando Vmp, mientras que la seguridad del conjunto se decide con Voc y con el límite de entrada del equipo conectado. Esa combinación es la que evita que la instalación funcione “a medias” o directamente fuera de rango.
Yo no compraría una placa solo por el número grande del catálogo. Miraría primero el uso real, después el regulador o el inversor, y al final el precio y el tamaño. Si haces ese orden al revés, es fácil acabar con un panel bonito en papel pero incómodo en la instalación.
La respuesta práctica es esta: una placa solar no entrega un voltaje único y fijo, sino un rango que cambia con la temperatura, la carga y la forma de conexión. Cuando te quedas con esa idea, eliges mejor, instalas con más seguridad y entiendes de verdad lo que te está dando el sol.
